Иконка программы Digital 3 Лайк

Аналоги Digital

Симулятор для цифровых схем.
  • Бесплатная
  • Windows
  • Mac OS

Digital - это кроссплатформенный симулятор цифровых схем.

Основные характеристики Digital:

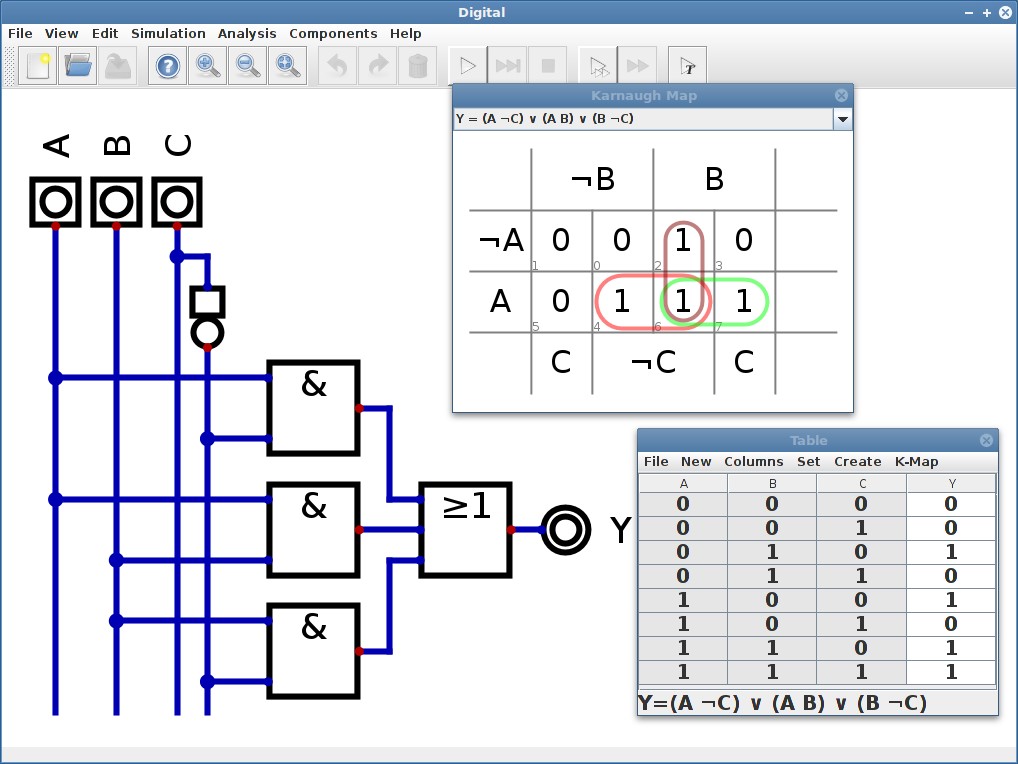

1) Визуализация состояний сигналов с графиками измерений.
2) Режим единственных ворот для анализа колебаний.
3) Анализ и синтез комбинаторных и последовательных цепей.
4) Простое тестирование цепей: вы можете создавать тестовые случаи и выполнять их для проверки вашего проекта.

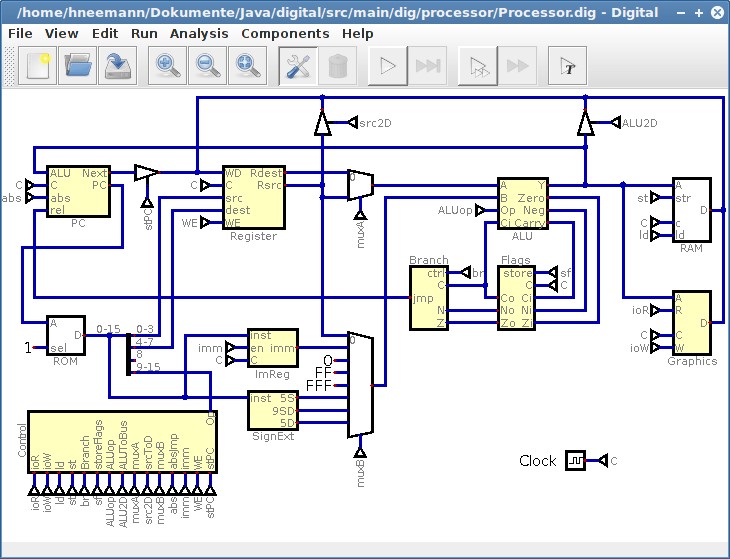

5) Множество примеров: от D-триггера передающего шлюза до полного (простого) MIPS-подобного ЦПУ с одним циклом.
6) Содержит библиотеку с наиболее часто используемыми интегральными схемами серии 74xx.
7) Режим быстрого запуска для выполнения моделирования без обновления графического интерфейса. Простой процессор может работать на частоте 100 кГц.
8) Поддержка больших цепей: пример «Игры жизни Конвея» состоит из около 2400 активных компонентов и отлично работает.
Возможно использование пользовательских компонентов, которые реализованы на Java и упакованы в файл jar. Смотрите этот пример для деталей.
9) Простой удаленный интерфейс TCP позволяет IDE ассемблера управлять симулятором.
10) Прямой экспорт файлов JEDEC, которые вы можете прошить в GAL16v8 или GAL22v10. Эти чипы несколько устарели (введены
в 1985 году!) но достаточны для начинающих упражнений, понятных и хорошо документированных. Также поддерживается чипы ATF150x, которые предлагают до 128 макро-ячеек в системном программировании. Смотрите документацию для деталей.
11) Экспорт в VHDL: схема может быть экспортирована в VHDL. Также есть поддержка платы BASYS3. Смотрите документацию для
подробностей. Папка примеров содержит вариант простого процессора, который работает на плате BASYS3.
12) SVG экспорт схем, включая совместимую с LaTeX / Inkscape версию SVG (см. Ctan)
13) Нет устаревшего кода.
14) Хорошее тестовое покрытие (исключая около 80% классов GUI ). Почти все примеры содержат контрольные тесты, которые гарантируют, что они работают правильно.

Альтернативы для Digital

Платформа
Персональный компьютер

Windows Mac OS

Мобильный телефон

Android iOS (iPhone / iPad)

Сбросить фильтр
  • Иконка программы Logisim 12
  • Logisim - это образовательный инструмент для проектирования и моделирования цифровых логических схем.

    • Бесплатная
    • Windows
    • Mac OS
    Скриншот 1 программы Logisim

    Logisim - это образовательный инструмент для проектирования и моделирования цифровых логических схем. Благодаря простому интерфейсу панели инструментов и симуляции схем по мере их создания, он достаточно прост, чтобы облегчить изучение самых основных понятий, связанных с логическими схемами.

  • Иконка программы BOOLR 10
  • Цифровой логический симулятор с открытым исходным кодом.

    • Бесплатная
    • Windows
    • Mac OS
    Скриншот 1 программы BOOLR

    BOOLR - это цифровой логический симулятор, построенный на HTML и JavaScript с использованием Electron. Симуляции выполняются асинхронно и в такт, поэтому сложные симуляции не вызывают зависаний.
